砂石过滤器
产品详情
- 产品优势
- 规格参数
- 使用说明
-
- 商品名称: 砂石过滤器
砂石过滤器利用一定厚度的砂滤床，滤去原水中有机物和无机物固体悬浮物；结构简单，技术成熟，性价比高，应用领域广泛。 砂石过滤器过滤系统可由一个或多个标准的高速过滤单元组成，原水通过内部布水器、滤层及集水器，利用滤层介质，有效去除悬浮物，降低浊度。(若装入特定的滤料，如活性炭、无烟煤等，还可吸附去除相应的有机物及有害离子。) 砂石过滤器过滤单元从16”(DN400mm)至60”(DN1500mm)多种标准系列；还可根据客户的要求，提供非标系列，为客户最为经济实用的组合方式。 砂石过滤器可以作为独立的过滤系统，也可作为旁滤系统，如果多个处理单元安装在公用管道上，这样可以无限扩充系统的过滤能力。 砂石过滤器可以在大流量小压损情况下，长期稳定工作，节能环保，基本免维护。
产品优势
过滤器性能特点
- 过滤系统采用模块化设计，根据所需流量，占地等，多个过滤单元可供选择，灵活组合
- 反洗系统简单，无须反洗泵，容易操作，使系统保持始终如一的过滤效果
- 过滤系统采用时间、压差等多种方式自动启动反冲洗，全自动运行，系统内各过滤单元依次进行反冲洗，反冲洗时不中断产水
- 水帽分布均匀，布水均匀，反洗无死角，反洗效率高，反洗时间短，反洗用水少
- 罐体撬装，安装方便，无需起重设备
- 系统占地面积小，可以根据实际用地情况灵活布置过滤单元的排列
- 系统重量轻，不需特别的地基，一般水泥即可

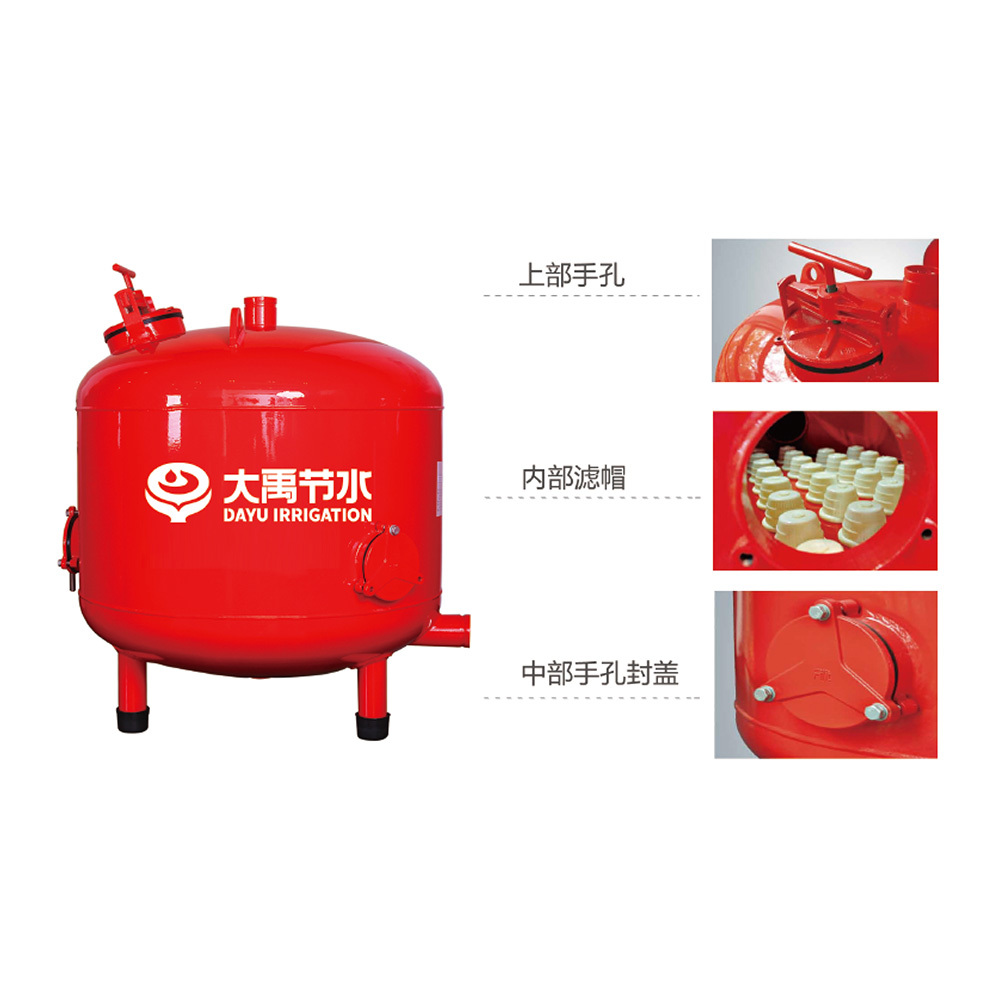

过滤单元的结构特点
- 快开式手孔盖，开闭迅速方便
- 承插式滤帽，结构简单，强度高，安装方便，固定可靠
- 过滤器外壳制作在焊接自动线上完成，质量均匀可靠，可承受更高压力
- 过滤器罐体内外及管道采用静电粉未喷涂工艺；耐污水浸蚀，抗紫外线辐射，满足室外安装要求
应用范围
- 适于处理有机物含量超过10mg/L的河水、水库水、渠道水、湖水，或市政循环水等含有大量悬浮污物的管道水或地沟水，通常作为初级过滤器使用。
-

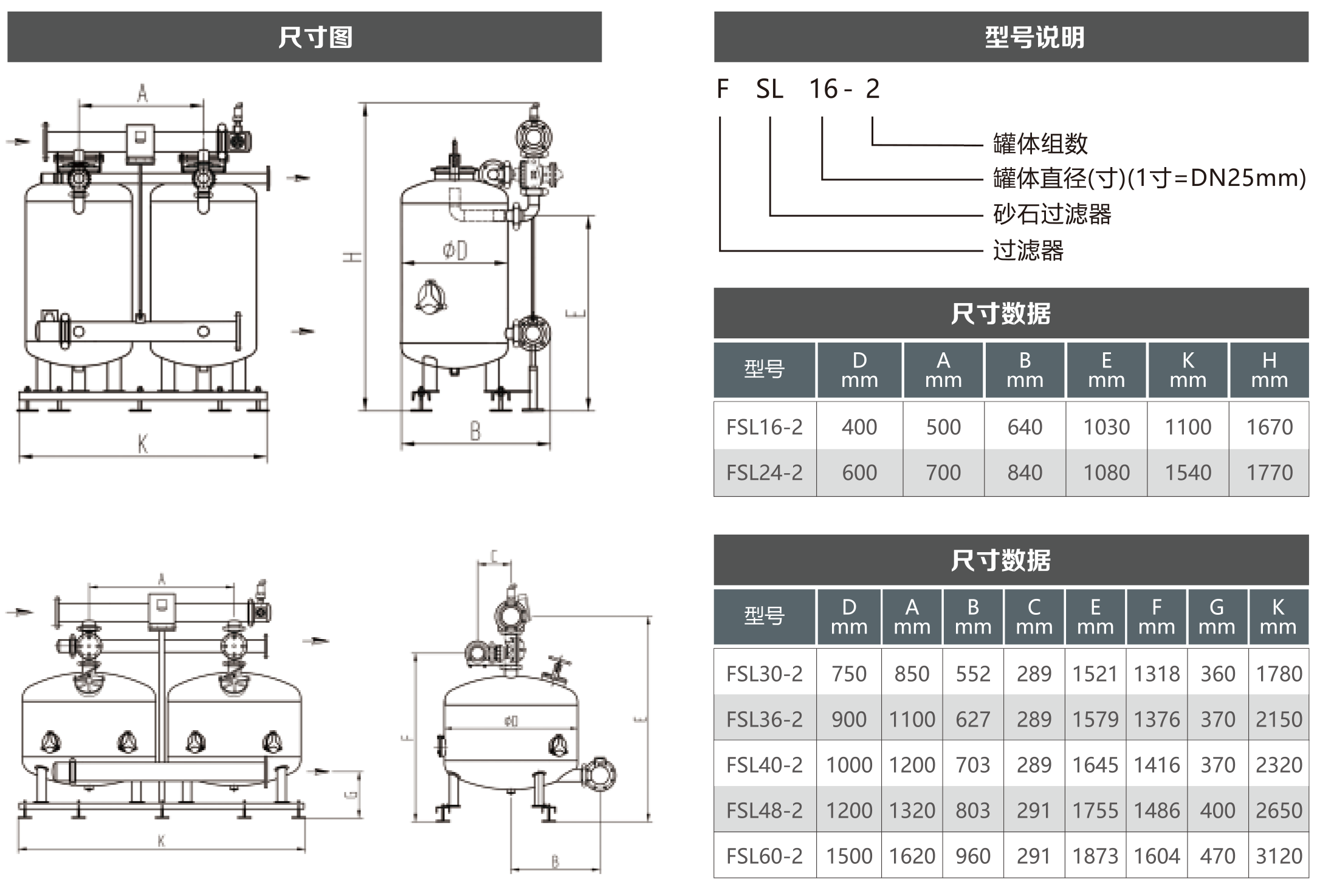

参数规格
型号
罐子
数量标准流量范围
过滤
面积
(m²)反冲洗
流量
(m³/h)介质用量
(kg)
海砂1-2mm最大压力
(Mpa)进出水管尺寸
排污管
尺寸重量
(kg)最小流量(m³/h)
最大流量(m³/h)
FSL16-2
2
12
20
0.26
10
220
1.0
3”
3”
140
FSL24-2
2
30
50
0.58
20
500
1.0
3”
3”
216
FSL30-2
2
30
70
0.91
35
640
1.0
4”
4”
318
FSL36-2
2
60
100
1.31
45
920
0.8
4”
4”
400
FSL40-2
2
90
130
1.62
65
1120
0.7
6”
6”
512
FSL48-2
2
100
180
2.32
80
1600
0.6
6”
6”
650
FSL48-3
3
150
270
3.48
80
2400
0.6
6”
6”
975
FSL48-4
4
200
360
4.65
80
3200
0.6
8”
8”
1300
FSL48-5
5
250
450
5.81
80
4000
0.6
8”
8”
1760
FSL48-6
6
300
540
6.97
80
4800
0.6
8”
8”
1950
FSL60-2
2
160
220
3.64
130
2500
0.6
6”
6”
972
-
使用说明
1、罐体内部采用双层结构，滤板上部为砂床及杂质存留空间，下部为清水流转空间。且罐底留有排污口，随时将罐底可能沉积的污物从底端清除
2、石英砂有效粒径为0.4-1.2mm
3、最大可承压10kg/cm²，根据用户要求可制作更大承压罐体
4、接口为法兰式和卡扣式，组装方便
